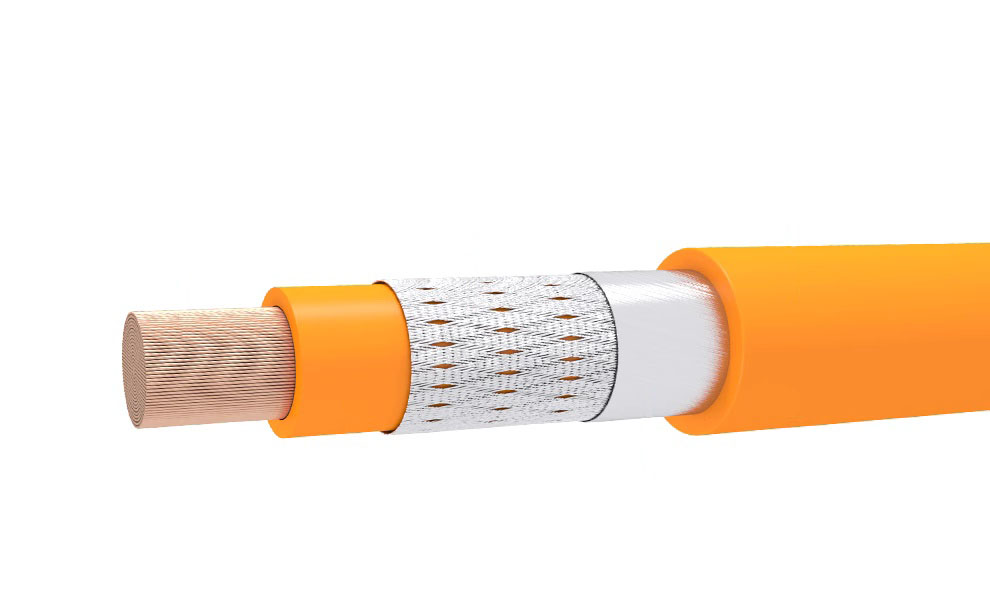

产品特性及应用
适用于连接充电口与电池、电池内部、电池与发动机及其他元器件，作为电力传输的载体。其具有良好的电绝缘性能，良好的耐油、耐候、耐热、耐高压性能，良好的抗延燃要求，信号传输稳定。优良的柔软度，敷设的最小弯曲半径为电缆外径的5倍。
产品标准
QC/T1037-2016
产品型号
WDZ-GBYJRP-125
WDZ-GBYJRP-150
额定电压
AC600V/DC900V
长期工作温度
-40～125℃
-40～150℃
单芯电线结构尺寸
规格 | 导体 | 绝缘 | 屏蔽 | 护套 | 直流电阻（20℃）Ω/km | |||||
截面 mm2 | 单丝根数 | 单丝直径 mm | 外径 mm | 厚度 mm | 外径 mm | 密度% | 厚度 mm | 外径 mm | 裸铜 | 镀锡铜 |
标称 | 标称 | 最大 | 标称 | 标称 | 标称 | 不小于 | 标称 | 标称 | 最大 | 最大 |
1.5 | 49 | 0.21 | 1.70 | 0.50 | 2.80 | 85 | 0.60 | 4.80 | 12.7 | 13.0 |
2.5 | 80 | 0.21 | 2.10 | 0.50 | 3.20 | 85 | 0.60 | 5.20 | 7.6 | 7.82 |
4 | 128 | 0.21 | 2.70 | 0.50 | 3.70 | 85 | 0.60 | 5.60 | 4.71 | 4.85 |
6 | 192 | 0.21 | 3.30 | 0.50 | 4.30 | 85 | 0.60 | 6.30 | 3.14 | 3.23 |
10 | 322 | 0.21 | 4.20 | 0.80 | 5.80 | 85 | 1.0 | 8.60 | 1.82 | 1.85 |
16 | 511 | 0.21 | 5.30 | 0.80 | 6.90 | 85 | 1.0 | 9.70 | 1.16 | 1.18 |
25 | 798 | 0.21 | 6.70 | 1.00 | 8.70 | 85 | 1.20 | 11.80 | 0.743 | 0.757 |
35 | 1121 | 0.21 | 7.80 | 1.00 | 9.80 | 85 | 1.20 | 13.20 | 0.527 | 0.538 |
50 | 1596 | 0.21 | 9.50 | 1.00 | 11.80 | 85 | 1.20 | 15.00 | 0.368 | 0.375 |
70 | 2242 | 0.21 | 11.20 | 1.20 | 13.60 | 85 | 1.20 | 16.70 | 0.259 | 0.264 |
95 | 3034 | 0.21 | 13.00 | 1.20 | 15.60 | 85 | 1.20 | 19.10 | 0.196 | 0.200 |
多芯电缆结构尺寸
规格 | 导体 | 绝缘 | 屏蔽 | 护套 | 直流电阻（20℃）Ω/km | ||||||
芯数 | 截面 mm2 | 单丝根数 | 单丝直径 mm | 外径 mm | 厚度 mm | 外径 mm | 密度% | 厚度 mm | 外径 mm | 裸铜 | 镀锡铜 |
标称 | 标称 | 标称 | 最大 | 标称 | 标称 | 标称 | 不小于 | 标称 | 标称 | 最大 | 最大 |
2× | 1.5 | 49 | 0.21 | 1.70 | 0.50 | 2.80 | 85 | 1.20 | 8.8 | 12.7 | 13.0 |
3× | 1.5 | 49 | 0.21 | 1.70 | 0.50 | 2.80 | 85 | 1.20 | 9.3 | 12.7 | 13.0 |
4× | 1.5 | 49 | 0.21 | 1.70 | 0.50 | 3.70 | 85 | 1.20 | 10.0 | 12.7 | 13.0 |
2× | 2.5 | 80 | 0.21 | 2.10 | 0.50 | 3.20 | 85 | 1.20 | 9.7 | 7.6 | 7.82 |
3× | 2.5 | 80 | 0.21 | 2.10 | 0.50 | 3.20 | 85 | 1.20 | 10.2 | 7.6 | 7.82 |
4× | 2.5 | 80 | 0.21 | 2.10 | 0.50 | 3.20 | 85 | 1.20 | 11.0 | 7.6 | 7.82 |
2× | 4 | 128 | 0.21 | 2.70 | 0.50 | 3.70 | 85 | 1.20 | 10.7 | 4.71 | 4.85 |
3× | 4 | 128 | 0.21 | 2.70 | 0.50 | 3.70 | 85 | 1.20 | 11.5 | 4.71 | 4.85 |
4× | 4 | 128 | 0.21 | 2.70 | 0.50 | 3.70 | 85 | 1.50 | 13.0 | 4.71 | 4.85 |
2× | 6 | 192 | 0.21 | 3.30 | 0.50 | 4.30 | 85 | 1.50 | 12.5 | 3.14 | 3.23 |
3× | 6 | 192 | 0.21 | 3.30 | 0.50 | 4.30 | 85 | 1.50 | 13.5 | 3.14 | 3.23 |
4× | 6 | 192 | 0.21 | 3.30 | 0.50 | 4.30 | 85 | 1.50 | 14.5 | 3.14 | 3.23 |
