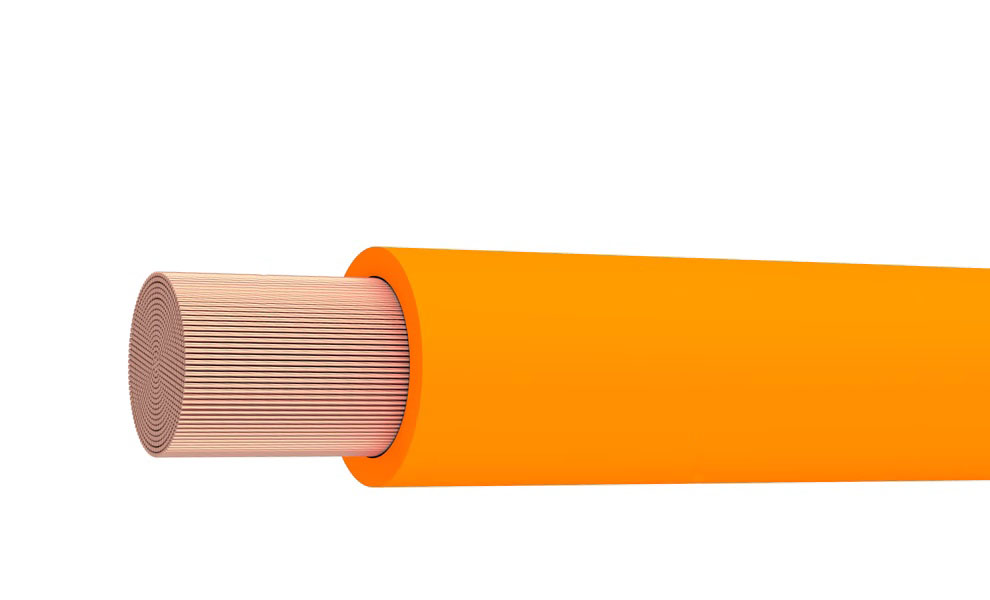

产品特性及应用
适用于连接充电口与电池、电池内部、电池与发动机及其他元器件，作为电力传输的载体。其具有良好的电绝缘性能，良好的耐油、耐候、耐热、耐高压性能，良好的抗延燃要求，抗电磁干扰，信号传输稳定。优良的柔软度，敷设的最小弯曲半径为电缆外径的5倍。
产品标准
QC/T1037-2016
产品型号
WDZ-GZYJRP-125、WDZ-GZYJRP-150
额定电压
AC1000V/DC1500V
长期工作温度
-40～125℃、-40～150℃
规格 | 导体 | 绝缘 | 屏蔽 | 护套 | 直流电阻（20℃）Ω/km | |||||
截面 mm2 | 单丝根数 | 单丝直径 mm | 外径 mm | 厚度 mm | 外径 mm | 密度% | 厚度 mm | 外径 mm | 裸铜 | 镀锡铜 |
标称 | 标称 | 最大 | 标称 | 标称 | 标称 | 不小于 | 标称 | 标称 | 最大 | 最大 |
1.5 | 49 | 0.21 | 1.70 | 0.70 | 3.00 | 85 | 0.70 | 4.80 | 12.7 | 5.20 |
2.5 | 80 | 0.21 | 2.10 | 0.80 | 3.60 | 85 | 0.70 | 5.20 | 7.6 | 5.80 |
4 | 128 | 0.21 | 2.70 | 0.80 | 4.20 | 85 | 0.90 | 5.60 | 4.71 | 6.80 |
6 | 192 | 0.21 | 3.30 | 1.00 | 5.20 | 85 | 1.00 | 6.30 | 3.14 | 8.00 |
10 | 322 | 0.21 | 4.20 | 1.20 | 6.60 | 85 | 1.20 | 8.60 | 1.82 | 9.80 |
16 | 511 | 0.21 | 5.30 | 1.40 | 8.00 | 85 | 1.20 | 9.70 | 1.16 | 11.20 |
25 | 798 | 0.21 | 6.70 | 1.40 | 9.80 | 85 | 1.40 | 11.80 | 0.743 | 13.50 |
35 | 1121 | 0.21 | 7.80 | 1.40 | 10.40 | 85 | 1.40 | 13.20 | 0.527 | 14.00 |
50 | 1596 | 0.21 | 9.50 | 1.50 | 12.60 | 85 | 1.50 | 15.00 | 0.368 | 16.50 |
70 | 2242 | 0.21 | 11.20 | 1.50 | 14.00 | 85 | 1.50 | 16.70 | 0.259 | 18.30 |
95 | 3034 | 0.21 | 13.00 | 1.50 | 16.50 | 85 | 1.50 | 19.10 | 0.196 | 21.50 |
