产品特性及应用

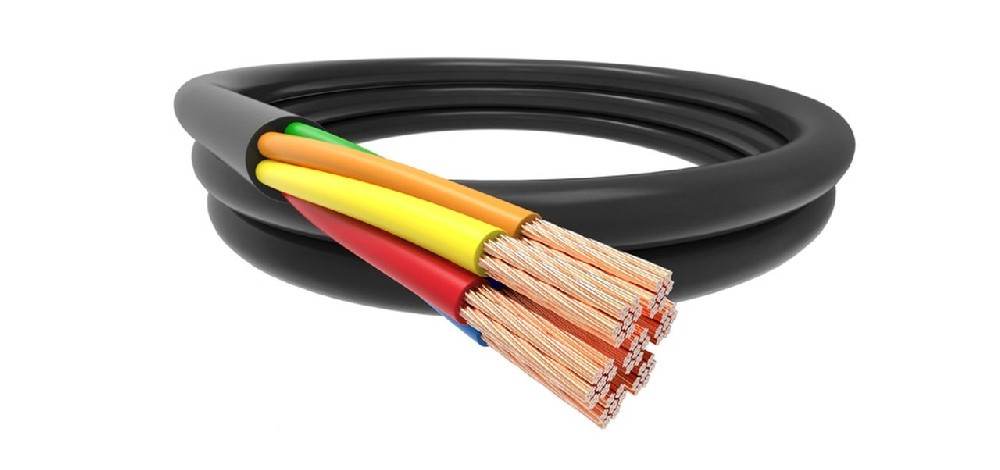

适用于连接电动汽车充电装置与充电基础设施，从而对电动汽车进行电力传输，并配备一定数量的信号线、控制线等来确保整个充电过程控制准确，操作安全无误。产品柔软、耐油、耐酸碱、耐水、耐磨、耐碾压、耐弯折、抗开裂、抗UV、颜色稳定、阻燃性能好；符合RoHS 2.0 &REACH环保标准。
产品标准
GB/T33594-2017
产品型号
EV-S90S90
EV-S90U
额定电压
450V/750V
长期工作温度
-40～90℃
规格 | 护套厚度mm | 电缆平均外径参考值mm | 直流电阻（20℃）Ω/km | ||||
截面 mm2 | TPU护套 | TPE护套 | TPU 护 套 | TPE护套 | 裸铜 | ||
标称 | 标称 | 标称 | 下限 | 上限 | 下限 | 上限 | 最大 |
3×1.5 | 1.1 | 1.8 | 10.3 | 13.2 | 11.6 | 14.9 | 13.3 |
3×2.5 | 1.1 | 1.9 | 11 | 14.2 | 12.6 | 16.1 | 7.98 |
3×4.0 | 1.2 | 2 | 12.9 | 16.4 | 14.4 | 18.4 | 4.95 |
3×6.0 | 1.3 | 2.2 | 14.1 | 18.0 | 15.8 | 20.2 | 3.3 |
4×1.5 | 1.1 | 1.9 | 11.0 | 14.2 | 12.6 | 16.1 | 13.3 |
4×2.5 | 1.2 | 2.0 | 12.2 | 15.6 | 13.7 | 17.5 | 7.98 |
4×4.0 | 1.3 | 2.2 | 14.3 | 18.2 | 16 | 20.4 | 4.95 |
4×6.0 | 1.4 | 2.3 | 15.7 | 20.0 | 17.5 | 22.2 | 3.3 |
5×1.5 | 1.2 | 2 | 12.1 | 15.5 | 13.6 | 17.4 | 13.3 |
5×2.5 | 1.3 | 2.1 | 13.3 | 17 | 14.9 | 19.0 | 7.98 |
5×4.0 | 1.4 | 2.3 | 15.8 | 20.2 | 17.6 | 22.3 | 4.95 |
5×6.0 | 1.5 | 2.5 | 17.4 | 22.1 | 19.3 | 24.5 | 3.3 |
