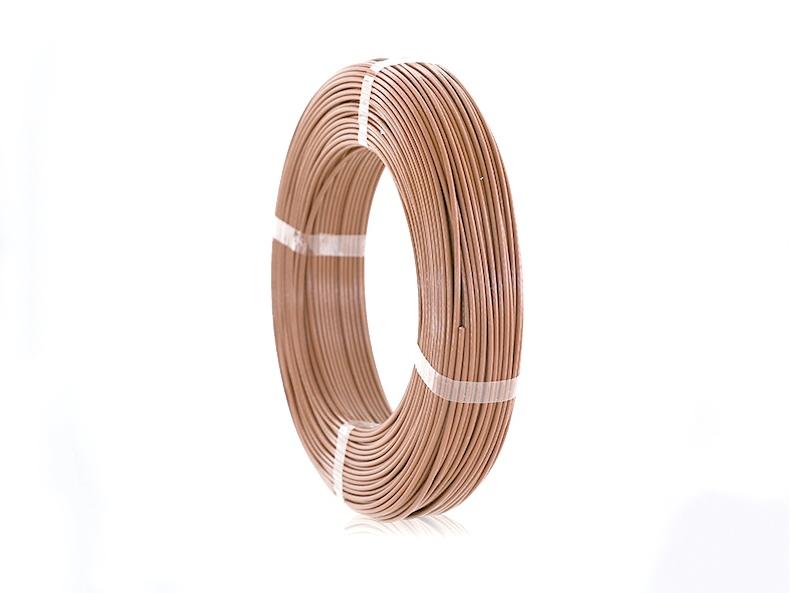

产品特性及应用
适用于车辆电气及仪表连接线等场所。多种长期工作温度，具有耐油、耐热、耐低温、阻燃、耐磨，以及良好的机械性能。
产品标准
QC/T730-2005
产品型号 长期工作温度
QB-A （PVC） -40～85℃
QB-B （PVC） -40～105℃
QB-C（XLPE） -40～125℃
QB-D（XLPE） -40～150℃
QB-E（Si） -40～180℃
额定电压
≤60VDC
规格 | 导体 | 绝缘 | 直流电阻（20℃） Ω/km | |||
规格 mm² | 单线根数 | 单线标称直径 mm | 厚度 mm | 外径 mm | 裸铜 | 镀锡铜 |
标称 | 标称 | 最大 | 最小 | 最大 | 最大 | 最大 |
0.35 | 12 | 0.21 | 0.20 | 1.40 | 54.4 | 55.5 |
0.50 | 16 | 0.21 | 0.22 | 1.70 | 37.1 | 38.2 |
0.75 | 24 | 0.21 | 0.24 | 1.90 | 24.7 | 25.4 |
1.0 | 32 | 0.21 | 0.24 | 2.10 | 18.5 | 19.1 |
1.5 | 30 | 0.26 | 0.24 | 2.40 | 12.7 | 13.0 |
2.0 | 65 | 0.20 | 0.28 | 2.80 | 9.42 | 9.69 |
2.5 | 50 | 0.26 | 0.28 | 3.00 | 7.60 | 7.82 |
3.0 | 65 | 0.26 | 0.32 | 3.40 | 6.15 | 6.36 |
4.0 | 56 | 0.31 | 0.32 | 3.80 | 4.71 | 4.85 |
5.0 | 70 | 0.31 | 0.32 | 4.20 | 3.94 | 4.02 |
6.0 | 84 | 0.31 | 0.32 | 4.30 | 3.14 | 3.23 |
10 | 80 | 0.41 | 0.48 | 6.00 | 1.82 | 1.85 |
16 | 126 | 0.41 | 0.52 | 7.90 | 1.16 | 1.18 |
25 | 196 | 0.41 | 0.52 | 9.40 | 0.743 | 0.757 |
